Osciloscopio Basado en PC Pico Technology, Serie PicoScope 3000, 50 MHZ 18 canales
- Código RS:
- 846-3399
- Número de artículo Distrelec:
- 300-18-062
- Nº ref. fabric.:
- PicoScope 3203D MSO
- Fabricante:
- Pico Technology
No disponible actualmente
Desconocemos si volveremos a disponer de este artículo. RS tiene previsto retirarlo próximamente de nuestra gama de productos.
Producto Alternativo
Este producto actualmente no se encuentra disponible. Le sugerimos la siguiente alternativa.
Unidad
363,86 €
(exc. IVA)
440,27 €
(inc.IVA)
- Código RS:
- 846-3399
- Número de artículo Distrelec:
- 300-18-062
- Nº ref. fabric.:
- PicoScope 3203D MSO
- Fabricante:
- Pico Technology
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | Pico Technology | |
| Tipo de producto | Osciloscopio | |
| Ancho de banda | 50MHZ | |
| Número de canales | 18 | |
| Número de modelo | PicoScope 3203D MSO | |
| Tipo de Osciloscopio | Basado en PC | |
| Tipo de interfaz | CAN, IIC, LIN, RS232, SPI, UART, USB | |
| Serie | PicoScope 3000 | |
| Anchura | 170mm | |
| Certificaciones y estándares | EN 61010-1:2010, EN 61326-1:2006, WEEE | |
| Longitud | 190mm | |
| Altura | 40mm | |
| Base de tiempo máxima | 5000s/div | |
| Tiempo de subida | 7ns | |
| Sensibilidad vertical máxima | 4V/div | |
| Base de tiempo mínima | 1ns/div | |
| Sensibilidad vertical mínima | 4mV/div | |
| Fuente de alimentación | USB | |
| Resolución vertical | 8 bit | |
| Seleccionar todo | ||
|---|---|---|
Marca Pico Technology | ||
Tipo de producto Osciloscopio | ||
Ancho de banda 50MHZ | ||
Número de canales 18 | ||
Número de modelo PicoScope 3203D MSO | ||
Tipo de Osciloscopio Basado en PC | ||
Tipo de interfaz CAN, IIC, LIN, RS232, SPI, UART, USB | ||
Serie PicoScope 3000 | ||
Anchura 170mm | ||
Certificaciones y estándares EN 61010-1:2010, EN 61326-1:2006, WEEE | ||
Longitud 190mm | ||
Altura 40mm | ||
Base de tiempo máxima 5000s/div | ||
Tiempo de subida 7ns | ||
Sensibilidad vertical máxima 4V/div | ||
Base de tiempo mínima 1ns/div | ||
Sensibilidad vertical mínima 4mV/div | ||
Fuente de alimentación USB | ||
Resolución vertical 8 bit | ||
- COO (País de Origen):
- GB
Osciloscopio PicoScope serie 3000, ancho de banda de 50 MHz, resolución vertical de 8 bits - PicoScope 3203D MSO

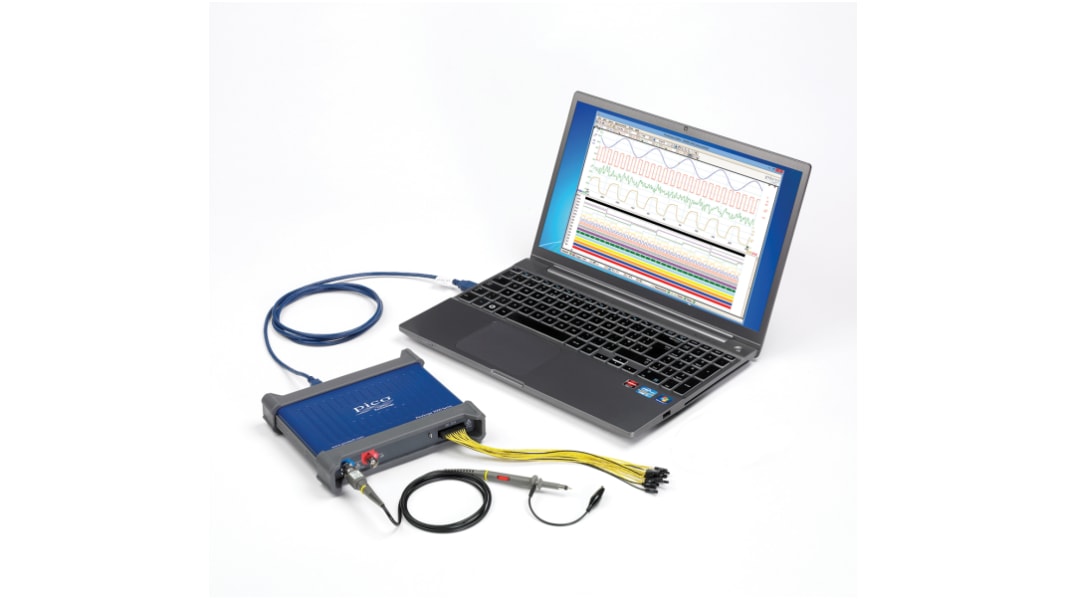

Este osciloscopio es un instrumento de PC alimentado por USB diseñado para la captura y el análisis de señales mixtas. Combina la capacidad de canales analógicos y digitales para observar transitorios rápidos y buses serie al tiempo que se basa en un ordenador host para la visualización y el control. La unidad se conecta a una gran variedad de interfaces serie y está diseñada para tareas de diagnóstico y desarrollo portátiles en las que se requiere un funcionamiento compacto y sin red.
Características y ventajas:
• El ancho de banda de 50 MHz proporciona una reproducción de señal clara para trabajos de media frecuencia
• El tiempo de subida de 7 ns captura transiciones de borde rápidas para el análisis de temporización
• La base de tiempo mínima de 1 ns/div permite mediciones de resolución de tiempo finas
• La sensibilidad mínima de 4 mV/div detecta señales de baja amplitud durante las pruebas
• La resolución vertical de 8 bits proporciona una cuantificación de amplitud constante para el análisis
• El tiempo de subida de 7 ns captura transiciones de borde rápidas para el análisis de temporización
• La base de tiempo mínima de 1 ns/div permite mediciones de resolución de tiempo finas
• La sensibilidad mínima de 4 mV/div detecta señales de baja amplitud durante las pruebas
• La resolución vertical de 8 bits proporciona una cuantificación de amplitud constante para el análisis
Aplicaciones
• Adecuado para depurar redes serie CAN, I2C y LIN
• Ideal para analizar comunicaciones digitales SPI y UART
• Se utiliza con ordenadores portátiles para la inspección de forma de onda de servicio sobre el terreno
• Puede utilizarse para la verificación de señales mixtas en el desarrollo de electrónica
• Apto para tareas de medición portátiles que requieren alimentación USB
• Ideal para analizar comunicaciones digitales SPI y UART
• Se utiliza con ordenadores portátiles para la inspección de forma de onda de servicio sobre el terreno
• Puede utilizarse para la verificación de señales mixtas en el desarrollo de electrónica
• Apto para tareas de medición portátiles que requieren alimentación USB
¿Cuántos canales están disponibles para la captura de señales mixtas?
Proporciona un total de 18 canales que combinan entradas analógicas y digitales para correlacionar señales en varias líneas.
¿Qué interfaces puedo controlar con este instrumento?
La unidad admite protocolos serie CAN, I2C, LIN, RS232, SPI, UART y USB para la captura a nivel de bus.
¿Cuáles son las dimensiones físicas para el transporte y el almacenamiento?
La carcasa mide 190 mm de longitud, 170 mm de anchura y 40 mm de altura.
¿Cómo se alimenta el instrumento durante el funcionamiento?
Consume alimentación a través de la conexión USB, lo que elimina la necesidad de una fuente de alimentación externa.
¿Qué estándares y homologaciones se enumeran para el dispositivo?
Cumple con EN 61010-1:2010 y EN 61326-1:2006 y cumple con WEEE.
