Seleccionar todo	Atributo	Valor
	Marca	Pico Technology
	Tipo de producto	Osciloscopio
	Tipo de Osciloscopio	Basado en PC
	Serie	PicoScope 3000
	Ancho de banda	50 MHZ
	Número de canales	2
	Calibrado	RSCAL
	Altura	40 mm
	Tipo de interfaz	CAN, IIC, LIN, RS232, SPI, UART, USB
	Longitud	190 mm
	Base de tiempo máxima	5000 s/div
	Sensibilidad vertical máxima	4 V/div
	Base de tiempo mínima	1 ns/div
	Sensibilidad vertical mínima	4 mV/div
	Número de modelo	PicoScope 3203D
	Fuente de alimentación	Tensión de red
	Tiempo de subida	7 ns
	Certificaciones y estándares	EN 61010-1:2010, EN 61326-1:2006, WEEE
	Resolución vertical	8 bit
	Anchura	170 mm
	Calibrado	RSCAL

	Seleccionar todo
	Marca Pico Technology
	Tipo de producto Osciloscopio
	Tipo de Osciloscopio Basado en PC
	Serie PicoScope 3000
	Ancho de banda 50 MHZ
	Número de canales 2
	Calibrado RSCAL
	Altura 40 mm
	Tipo de interfaz CAN, IIC, LIN, RS232, SPI, UART, USB
	Longitud 190 mm
	Base de tiempo máxima 5000 s/div
	Sensibilidad vertical máxima 4 V/div
	Base de tiempo mínima 1 ns/div
	Sensibilidad vertical mínima 4 mV/div
	Número de modelo PicoScope 3203D
	Fuente de alimentación Tensión de red
	Tiempo de subida 7 ns
	Certificaciones y estándares EN 61010-1:2010, EN 61326-1:2006, WEEE
	Resolución vertical 8 bit
	Anchura 170 mm
	Calibrado RSCAL

COO (País de Origen):: GB

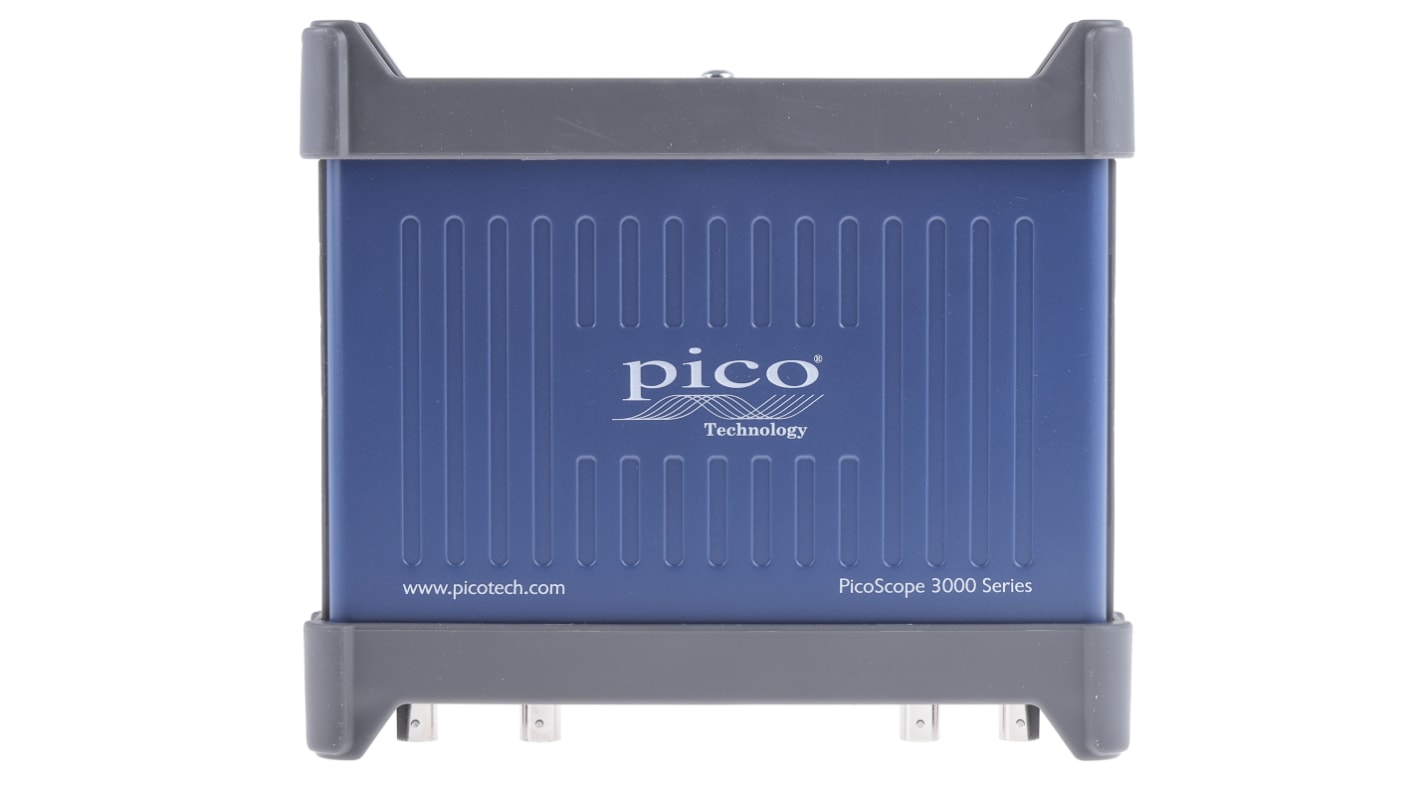

Osciloscopio PicoScope serie 3000, ancho de banda de 50 MHz, 2 canales - PicoScope 3203D

Este osciloscopio es un instrumento compacto basado en PC diseñado para la captura y el análisis de formas de onda cuando se conecta a un ordenador a través de alimentación USB. Proporciona un ancho de banda moderado y una digitalización adecuada para la inspección rutinaria de señales y la depuración de bus serie. El instrumento admite varias interfaces serie y funciona desde una fuente de alimentación USB host, lo que lo convierte en cómodo para uso en banco y sobre el terreno donde se dispone de un PC alimentado.

Características y ventajas:

• El ancho de banda de 50 MHz proporciona una reproducción de señal analógica clara
• La entrada de 2 canales permite la comparación simultánea de señales dobles
• La base de tiempo mínima de 1 ns/div captura detalles de temporización rápidos
• La resolución vertical de 8 bits equilibra la velocidad y el tamaño de los datos
• El tiempo de subida de 7 ns resuelve transiciones de señal rápidas

Aplicaciones

• Adecuado para probar buses serie de automoción como CAN
• Se utiliza para analizar señales de comunicación I2C y SPI
• Ideal para depurar interfaces UART y RS232
• Se puede utilizar con ordenadores portátiles equipados con USB para diagnósticos portátiles
• Apto para la verificación de señales analógicas de baja frecuencia

¿Cómo se alimenta el dispositivo para un funcionamiento portátil?

Extrae la potencia de funcionamiento directamente de una conexión host USB.

¿Qué interfaces serie se pueden analizar con este instrumento?

Admite señalización CAN, IIC, LIN, RS232, SPI y UART.

¿Cuál es el ajuste de base de tiempo más lento disponible para capturas largas?

La base de tiempo máxima se extiende a 5000s/div para un control de larga duración.

¿Qué rango de sensibilidad vertical está disponible para trabajos de señal pequeña?

El instrumento ofrece una sensibilidad de 4 mV/div hasta 4 V/div.

¿Qué normas de seguridad y electromagnéticas se aplican a su uso?

Tiene homologaciones conforme a EN 61010-1:2010 y EN 61326-1:2006, y está registrado por WEEE.

Osciloscopio Basado en PC Pico Technology, Serie PicoScope 3000, 50 MHZ 2 canales, calibrado RSCAL
