- Código RS:
- 171-3338
- Nº ref. fabric.:
- 74VHC32FT
- Fabricante:
- Toshiba
5000 Disponible para entrega en 24/48 horas
Añadido
Precio unitario (Suministrado en Carretes de 2500)
0,122 €
(exc. IVA)
0,148 €
(inc.IVA)
Unidades | Por unidad | Por Carrete* |
2500 + | 0,122 € | 305,00 € |
*precio indicativo |
- Código RS:
- 171-3338
- Nº ref. fabric.:
- 74VHC32FT
- Fabricante:
- Toshiba
Documentación Técnica
Legislación y Conformidad
Datos del Producto

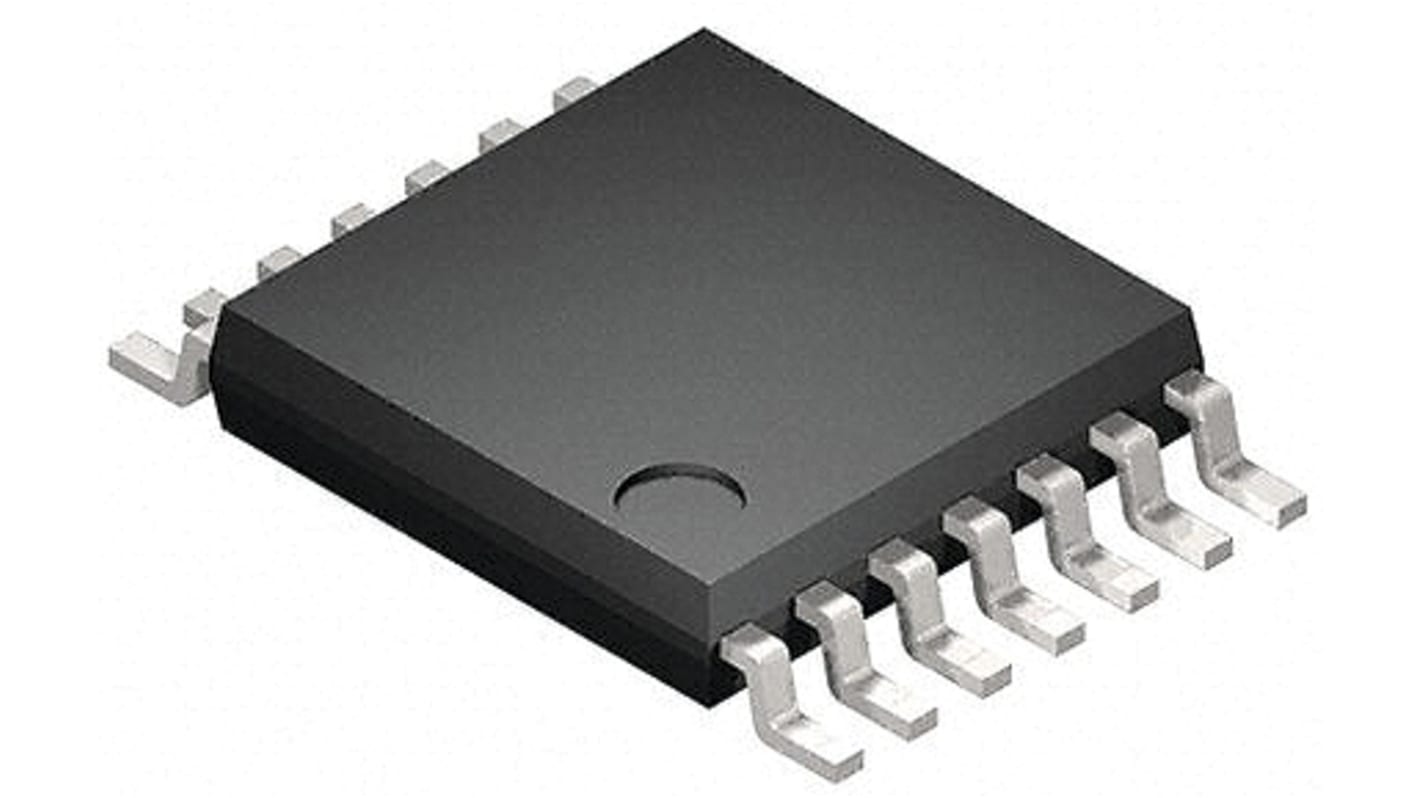

El 74VHC32FT es una PUERTA OR DE 2 ENTRADAS CMOS de alta velocidad avanzada fabricado con tecnología C2MOS de puerta de silicio. Alcanza el funcionamiento de alta velocidad similar al TLL Schottky bipolar equivalente al tiempo que mantiene la disipación de potencia baja de CMOS. El circuito interno está compuesto de 4 etapas, incluida una salida de búfer, que proporcionan alta inmunidad al ruido y salida estable. Un circuito de protección de entrada garantiza que se puedan aplicar de 0 a 5,5 V a los contactos de entrada sin tener en cuenta la tensión de alimentación. Este dispositivo se puede utilizar para conectar sistemas de 5 V a 3 V y dos sistemas de alimentación como una batería de respaldo. Este circuito evita la destrucción del dispositivo debido a tensiones de entrada y alimentación desajustadas.
Amplio rango de temperatura de funcionamiento: Topr = -40 a 125
Alta velocidad: fMAX = 165 MHz (típ.) a VCC = 5,0 V
Baja disipación de potencia: ICC = 4,0 μA (máx) a Ta = 25
Alta inmunidad frente al ruido: VNIH = VNIL = 28 % VCC (mín)
Se proporciona protección de reducción de potencia en todas las entradas.
Retardos de propagación equilibrados: tPLH ≈ tPHL
Amplia gama de tensiones de funcionamiento: VCC(opr) = 2,0 V a 5,5 V
Bajo nivel de ruido: VOLP = 0,8 V (máx)
Contacto y función compatibles con la serie 74
(74AC/HC/AHC etc.) tipo 32
Alta velocidad: fMAX = 165 MHz (típ.) a VCC = 5,0 V
Baja disipación de potencia: ICC = 4,0 μA (máx) a Ta = 25
Alta inmunidad frente al ruido: VNIH = VNIL = 28 % VCC (mín)
Se proporciona protección de reducción de potencia en todas las entradas.
Retardos de propagación equilibrados: tPLH ≈ tPHL
Amplia gama de tensiones de funcionamiento: VCC(opr) = 2,0 V a 5,5 V
Bajo nivel de ruido: VOLP = 0,8 V (máx)
Contacto y función compatibles con la serie 74
(74AC/HC/AHC etc.) tipo 32
Especificaciones
Atributo | Valor |
---|---|
Función Lógica | O |
Tipo de Montaje | Montaje superficial |
Número de Elementos | 4 |
Number of Inputs per Gate | 2 |
Tipo de Encapsulado | TSSOP |
Conteo de Pines | 14 |
Familia Lógica | 74VHC |
Tipo de Entrada | CMOS |
Tensión de Alimentación Máxima de Funcionamiento | 5,5 V |
Corriente Máxima de Salida de Alto Nivel | -8mA |
Tipo de Retardo de Propagación Máxima @ CL Máximo | 14.5 ns @ 50 pF |
Tensión de Alimentación de Funcionamiento Mínima | 2 V |
Corriente Máxima de Salida de Bajo Nivel | 8mA |
Condición de Prueba de Retardo de Propagación | 50pF |
Estándar de automoción | AEC-Q100 |
Longitud | 5mm |
Tipo de Salida | Búfer, CMOS |
Temperatura Máxima de Funcionamiento | +125 °C |
Dimensiones | 5 x 4.4 x 1mm |
Ancho | 4.4mm |
Altura | 1mm |
Temperatura de Funcionamiento Mínima | -40 °C |
