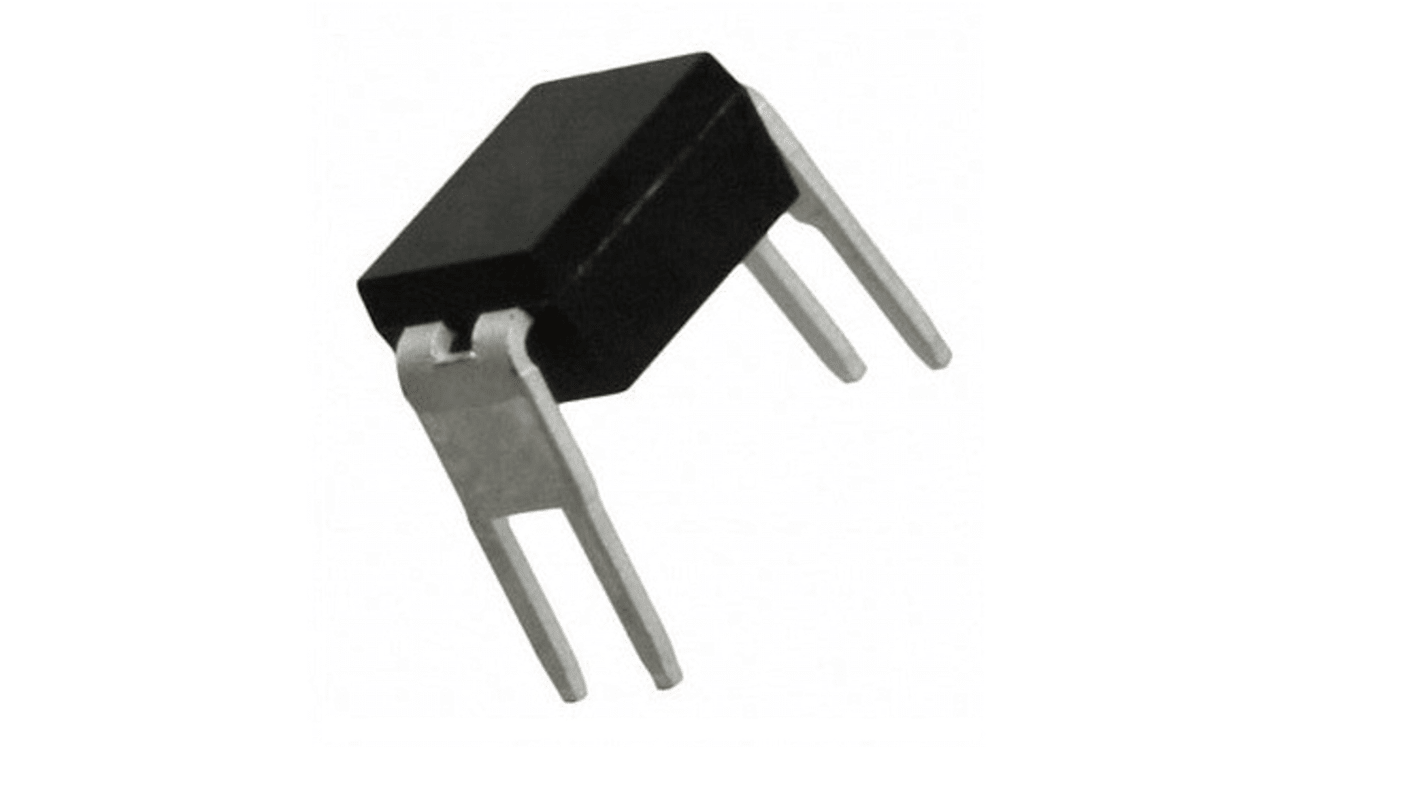

MOSFET Vishay, Tipo P-Canal IRFD9120PBF, VDSS 100 V, ID 1 A, HVMDIP, Mejora de 4 pines, 1, config. Simple
- Código RS:
- 178-0917
- Nº ref. fabric.:
- IRFD9120PBF
- Fabricante:
- Vishay
No disponible actualmente
Desconocemos si volveremos a disponer de este artículo. RS tiene previsto retirarlo próximamente de nuestra gama de productos.
- Código RS:
- 178-0917
- Nº ref. fabric.:
- IRFD9120PBF
- Fabricante:
- Vishay
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | Vishay | |
| Tipo de producto | MOSFET | |
| Tipo de canal | Tipo P | |
| Tensión máxima Drenador-Fuente (Vds) | 100 V | |
| Corriente continua máxima de drenaje (ld) | 1 A | |
| Encapsulado | HVMDIP | |
| Modo de canal | Mejora | |
| Número de pines | 4 | |
| Número de elementos por chip | 1 | |
| Configuración de transistor | Simple | |
| Altura | 3.37 mm | |
| Longitud | 5 mm | |
| Resistencia máxima Drenador-Fuente (Rds) | 600 mΩ | |
| Tensión máxima de la fuente de la puerta | 20 V, -20 V | |
| Temperatura de funcionamiento máxima | 175 °C | |
| Disipación de potencia máxima (Pd) | 1.3 W | |
| Temperatura de Funcionamiento Mínima | -55 °C | |
| Tipo de montaje | Orificio pasante | |
| Anchura | 6.29 mm | |
| Seleccionar todo | ||
|---|---|---|
Marca Vishay | ||
Tipo de producto MOSFET | ||
Tipo de canal Tipo P | ||
Tensión máxima Drenador-Fuente (Vds) 100 V | ||
Corriente continua máxima de drenaje (ld) 1 A | ||
Encapsulado HVMDIP | ||
Modo de canal Mejora | ||
Número de pines 4 | ||
Número de elementos por chip 1 | ||
Configuración de transistor Simple | ||
Altura 3.37 mm | ||
Longitud 5 mm | ||
Resistencia máxima Drenador-Fuente (Rds) 600 mΩ | ||
Tensión máxima de la fuente de la puerta 20 V, -20 V | ||
Temperatura de funcionamiento máxima 175 °C | ||
Disipación de potencia máxima (Pd) 1.3 W | ||
Temperatura de Funcionamiento Mínima -55 °C | ||
Tipo de montaje Orificio pasante | ||
Anchura 6.29 mm | ||
The Vishay third generation power MOSFETs provide the designer with the best combination of fast switching, ruggedized device design, low on-resistance and cost-effectiveness. The 4 pin DIP package is a low cost machine-insertable case style which can be stacked in multiple combinations on standard 0.1" pin centres.
Dynamic dV/dt rating
Repetitive avalanche rated
