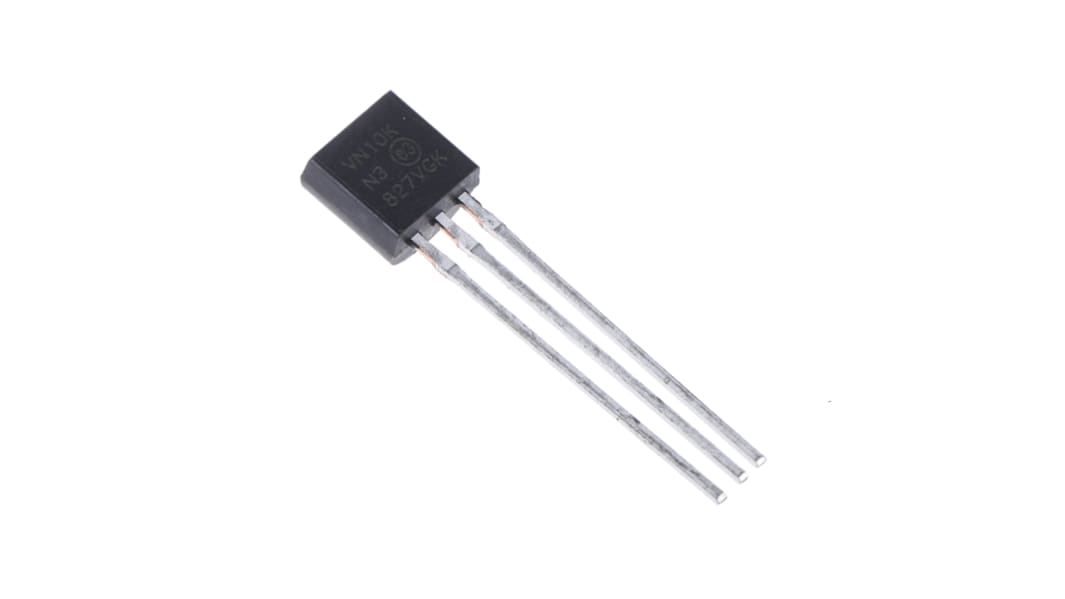

MOSFET, N-Canal Microchip VN10KN3-G, VDSS 60 V, ID 310 mA, Mejora, TO-92 de 3 pines
- Código RS:
- 177-9716
- Número de artículo Distrelec:
- 304-38-572
- Nº ref. fabric.:
- VN10KN3-G
- Fabricante:
- Microchip
Descuento aplicable por cantidad
Ver precios por cantidadSubtotal (1 paquete de 25 unidades)*
13,50 €
(exc. IVA)
16,25 €
(inc.IVA)
Entrega GRATUITA para pedidos superiores a 95,00 €
Disponible
- Disponible(s) 50 unidad(es) más para enviar a partir del 04 de septiembre de 2026
- Disponible(s) 175 unidad(es) más para enviar a partir del 11 de septiembre de 2026
¿Necesitas comprar más? Introduce la nueva cantidad y clica en "Consultar fechas de entrega"
Unidad(es) | Por unidad | Por Paquete* |
|---|---|---|
| 25 - 75 | 0,54 € | 13,50 € |
| 100 + | 0,502 € | 12,55 € |
*precio indicativo
- Código RS:
- 177-9716
- Número de artículo Distrelec:
- 304-38-572
- Nº ref. fabric.:
- VN10KN3-G
- Fabricante:
- Microchip
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | Microchip | |
| Tipo de producto | MOSFET | |
| Tipo de canal | N | |
| Corriente continua máxima de drenaje ld | 310mA | |
| Tensión máxima Drenador-Fuente Vds | 60V | |
| Encapsulado | TO-92 | |
| Serie | VN10K | |
| Tipo de montaje | Orificio pasante | |
| Número de pines | 3 | |
| Resistencia máxima Drenador-Fuente Rds | 7.5Ω | |
| Modo de canal | Mejora | |
| Temperatura de Funcionamiento Mínima | -55°C | |
| Disipación de potencia máxima Pd | 1W | |
| Tensión máxima de la fuente de la puerta | 30V | |
| Tensión directa Vf | 0.8V | |
| Temperatura de funcionamiento máxima | 150°C | |
| Altura | 5.33mm | |
| Longitud | 5.08mm | |
| Anchura | 4.06mm | |
| Certificaciones y estándares | No | |
| Estándar de automoción | No | |
| Seleccionar todo | ||
|---|---|---|
Marca Microchip | ||
Tipo de producto MOSFET | ||
Tipo de canal N | ||
Corriente continua máxima de drenaje ld 310mA | ||
Tensión máxima Drenador-Fuente Vds 60V | ||
Encapsulado TO-92 | ||
Serie VN10K | ||
Tipo de montaje Orificio pasante | ||
Número de pines 3 | ||
Resistencia máxima Drenador-Fuente Rds 7.5Ω | ||
Modo de canal Mejora | ||
Temperatura de Funcionamiento Mínima -55°C | ||
Disipación de potencia máxima Pd 1W | ||
Tensión máxima de la fuente de la puerta 30V | ||
Tensión directa Vf 0.8V | ||
Temperatura de funcionamiento máxima 150°C | ||
Altura 5.33mm | ||
Longitud 5.08mm | ||
Anchura 4.06mm | ||
Certificaciones y estándares No | ||
Estándar de automoción No | ||
MOSFET de Microchip Technology
El MOSFET de canal N de montaje en orificio pasante Microchip Technology es un producto de nueva era con una resistencia de fuente de drenaje de 5ohms a una tensión de fuente de puerta de 10V. Tiene una tensión de fuente de drenaje de 60V y una tensión de fuente de compuerta máxima de 30V. Tiene una corriente de drenaje continua de 310mA y una disipación de potencia máxima de 1W. El voltaje de conducción mínimo y máximo para este transistor es 5V y 10V respectivamente. El MOSFET es un transistor de modo de mejora (normalmente desactivado) que utiliza una estructura vertical DMOS y un proceso de fabricación de puerta de silicona bien probado. Esta combinación produce un dispositivo con capacidades de gestión de potencia de transistores bipolares y la alta impedancia de entrada y el coeficiente de temperatura positivo inherente a los dispositivos MOS. Una característica significativa de todas las estructuras MOS, este dispositivo está libre de un escape térmico y una ruptura secundaria inducida por calor. Este FET vertical DMOS se ha optimizado para reducir las pérdidas de conducción y conmutación. El MOSFET ofrece una excelente eficiencia junto con una vida larga y productiva sin comprometer el rendimiento ni la funcionalidad.
Características y ventajas
• Facilidad de conexión en paralelo
• excelente estabilidad térmica
• libre de averías secundarias
• impedancia de entrada alta y ganancia alta
• diodo de drenaje de fuente integral
• CISS baja y velocidades de conmutación rápidas
• requisito de accionamiento de baja potencia
• rango de temperaturas de funcionamiento entre -55 °C y 150 °C.
Aplicaciones
• Amplificadores
• Convertidores
• Controladores (relés, martillos, solenoides, lámparas, memorias, pantallas, transistores bipolares, etc.)
• controles del motor
• circuitos de alimentación
• Interruptores
Certificaciones
• ANSI/ESD S20.20:2014
• bs en 61340-5-1:2007
• JEDEC
