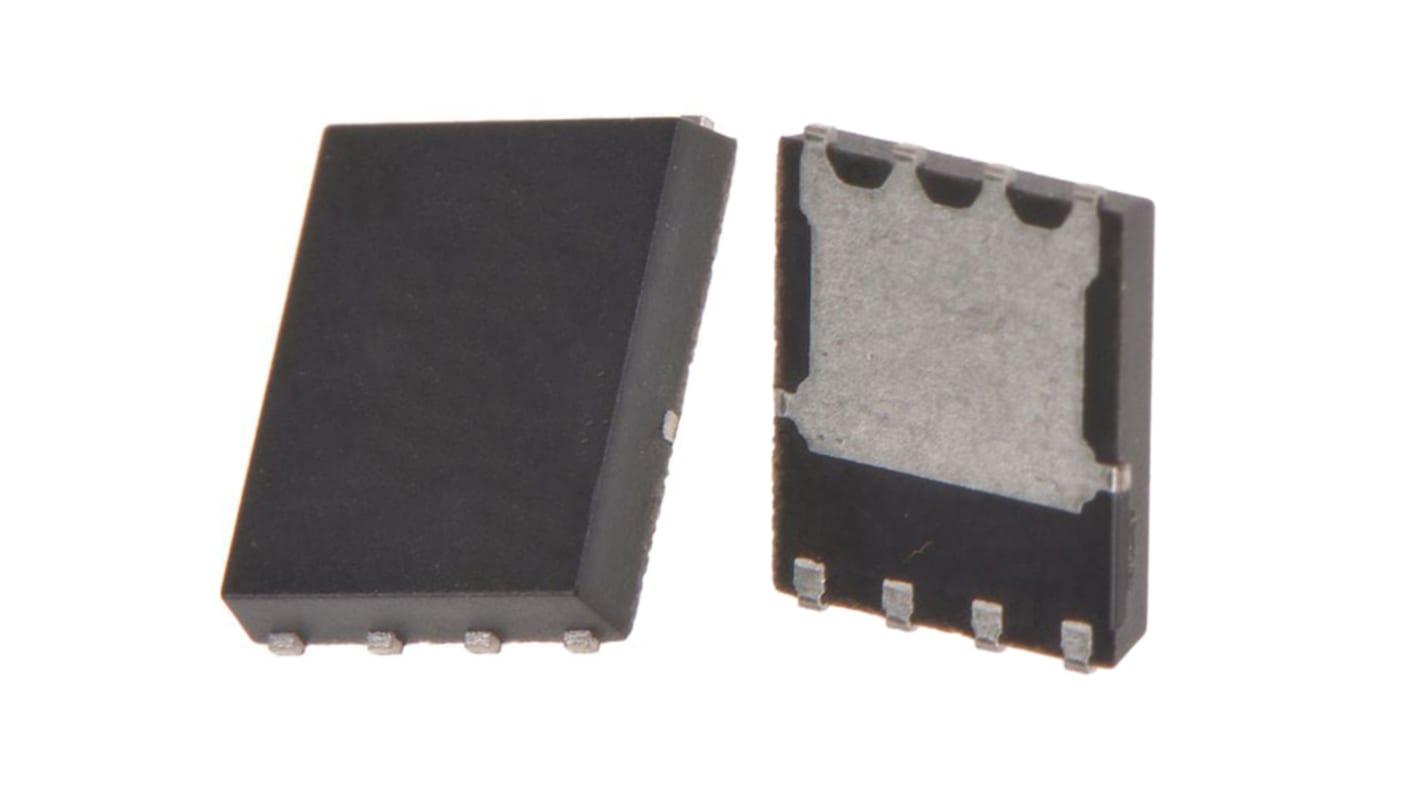

MOSFET, Tipo N-Canal onsemi FDMC007N08LCDC, VDSS 80 V, ID 22 A, Mejora, PQFN de 8 pines
- Código RS:
- 178-4558
- Nº ref. fabric.:
- FDMC007N08LCDC
- Fabricante:
- onsemi
No disponible actualmente
Desconocemos si volveremos a disponer de este artículo. RS tiene previsto retirarlo próximamente de nuestra gama de productos.
Producto Alternativo
Este producto actualmente no se encuentra disponible. Le sugerimos la siguiente alternativa.
unitario (Suministrado en Carretes de 3000)
1,458 €
(exc. IVA)
1,764 €
(inc.IVA)
- Código RS:
- 178-4558
- Nº ref. fabric.:
- FDMC007N08LCDC
- Fabricante:
- onsemi
Especificaciones
Documentación Técnica
Legislación y Conformidad
Datos del Producto
Encuentra productos similares seleccionando uno o varios atributos.
Seleccionar todo | Atributo | Valor |
|---|---|---|
| Marca | onsemi | |
| Tipo de producto | MOSFET | |
| Tipo de canal | Tipo N | |
| Corriente continua máxima de drenaje ld | 22A | |
| Tensión máxima Drenador-Fuente Vds | 80V | |
| Serie | FDMC | |
| Encapsulado | PQFN | |
| Tipo de montaje | Superficie | |
| Número de pines | 8 | |
| Resistencia máxima Drenador-Fuente Rds | 6.8mΩ | |
| Modo de canal | Mejora | |
| Tensión directa Vf | 1.2V | |
| Disipación de potencia máxima Pd | 57W | |
| Tensión máxima de la fuente de la puerta | 20 V | |
| Temperatura de Funcionamiento Mínima | -55°C | |
| Carga típica de puerta Qg @ Vgs | 31nC | |
| Temperatura de funcionamiento máxima | 150°C | |
| Altura | 0.75mm | |
| Anchura | 3.4 mm | |
| Longitud | 3.4mm | |
| Certificaciones y estándares | No | |
| Estándar de automoción | No | |
| Seleccionar todo | ||
|---|---|---|
Marca onsemi | ||
Tipo de producto MOSFET | ||
Tipo de canal Tipo N | ||
Corriente continua máxima de drenaje ld 22A | ||
Tensión máxima Drenador-Fuente Vds 80V | ||
Serie FDMC | ||
Encapsulado PQFN | ||
Tipo de montaje Superficie | ||
Número de pines 8 | ||
Resistencia máxima Drenador-Fuente Rds 6.8mΩ | ||
Modo de canal Mejora | ||
Tensión directa Vf 1.2V | ||
Disipación de potencia máxima Pd 57W | ||
Tensión máxima de la fuente de la puerta 20 V | ||
Temperatura de Funcionamiento Mínima -55°C | ||
Carga típica de puerta Qg @ Vgs 31nC | ||
Temperatura de funcionamiento máxima 150°C | ||
Altura 0.75mm | ||
Anchura 3.4 mm | ||
Longitud 3.4mm | ||
Certificaciones y estándares No | ||
Estándar de automoción No | ||
- COO (País de Origen):
- PH
Este MOSFET MV de canal N se fabrica mediante un proceso PowerTrench® avanzado de Fairchild Semiconductor que incorpora la tecnología de puerta apantallada. Este proceso se ha optimizado para minimizar la resistencia de conexión a la vez que se conserva el diodo de cuerpo suave
Tecnología MOSFET de puerta apantallada
RDS(on) máx. = 6,8 mΩ con VGS = 10 V, ID = 21 A
RDS(on) máx. = 11,1 mΩ con VGS = 4,5 V, ID = 17 A
Capacidad de accionamiento de 5 V
Qrr un 50 % inferior que otros proveedores de MOSFET
Reduce el ruido de conmutación/EMI
Diseño con encapsulado robusto MSL1
Encapsulado con capacidad para refrigeración doble
Aplicaciones
MOSFET dc-dc principal
Rectificador síncrono en dc-dc y ac-dc
Actuador de motor
Cargador
